一、儀表參數：
a.精度：0.2級
b.控制時間：0-99S/0-99S
c.輸出方式：可控硅
d.輸出電壓：24V直流輸出
e.供電電源：AC100～264V，45～65HZ
f.環境溫度：0～50℃，相對溫度≤85%
g.面板尺寸：160X80mm
h.開口尺寸：152X76mm
二、面板及操作：

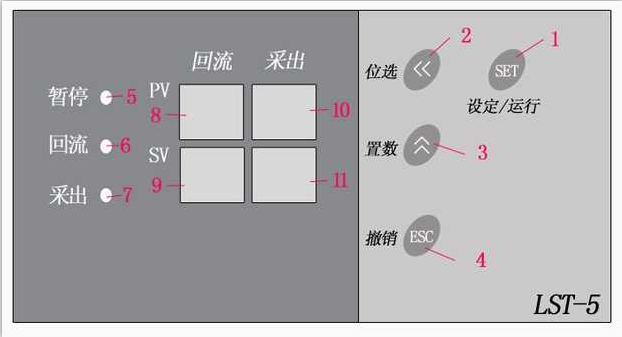

板指示編號及功能如下(下文直接以編號代替)：
(一)顯示狀態
1、儀表上電后處于設定回流采出時間狀態，“5”指示燈亮，SV最后一位數碼管閃爍，此時可以通過“2”改變閃爍位的位置和“3”改變閃爍位的數值大小以及“4”撤銷剛才設定的數值并恢復到上電時的時間值；回流采出運行時間暫停在回流狀態，待設定完回流采出時間后按下“1”，儀表開始從回流狀態工作；儀表工作在回流狀態“6”指示燈亮，工作在采出狀態“7”指示燈亮。
2、儀表正常工作后，“8”和“10”會交替顯示，“8”顯示的是已經回流的時間，此時“10”不顯示；“10”顯示的是已經采出的時間，此時“8”不顯示。
3、在運行狀態按下“1”，儀表將立刻進入設定狀態也就是一次上電時的狀態。
(二)按鍵操作
“1”鍵：設定/運行按鍵，儀表“設定”和“運行”工作狀態切換，“設定”表示可以設定回流采出時間，“運行”表示按設定好的回流采出時間正常工作。
“2”鍵：位選按鍵，當儀表處于“設定”狀態時，按下該鍵可改變閃爍位的位置，如一開始在SV最后一位閃爍，按下后閃爍位變到SV第三位，以此類推。
“3”鍵：置數鍵，當儀表處于“設定”狀態時，按下該鍵可改變閃爍位的數值大小，如閃爍位是1，按下后變?yōu)?，在按下后變?yōu)?，以此類推，當大于9后歸零。
“4”鍵：撤銷鍵，當儀表處于“設定”狀態時，按下該鍵可撤銷先前更改的回流采出時間恢復到進入設定狀態時的數值大小。
三、接線：
1、輸入線接“220V AC”，不分正負極，即①和②接線柱（下排第三和第四個螺絲）；
2、輸出線接“+24V-”，不分正負極，即⑦和⑧接線柱（上排第六和第七個螺絲）；
3、輸入（接室內電源）和輸出（接電磁閥）接線絕對不能接反搭錯！
